オゾン発生装置 G-Tシリーズ
外部酸素ガス供給
G-Tシリーズは苛酷な環境にも耐えうる密閉キャビネット式オゾン発生装置です(IPグレード54)。
オゾン発生管は複合的にモジュール化されており、発生量はモジュールの数に比例します。
各モジュールは個々に独立した電源供給で運転されます。放電は石英二重管の間で発生しオゾンが生成される為、
金属電極腐食などによる経時変化がなく、金属コンタミネーションも発生しません。
冷却は水冷式で冷却用水はチラーを使用します。
オゾン濃度及び酸素流量はPLC(シーケンサー)搭載のHMIタッチパネルで設定制御が可能です。
  |
用途 ・半導体製造 ・浄化処理用 ・医療用 ・強制酸化、排水処理 ・プール処理 ・オゾン選択システム ・クーリングタワー水処理 特徴 ・石英ガラス二重管と外面特殊コーティング ・HMI設定運転(キーパッドによる) ・PLC(シーケンサー)制御 ・オゾンガス発生量調整 ・遠隔制御、監視 ・ガス圧力、水温表示 ・オゾンガス濃度検知及び表示(オプション) |

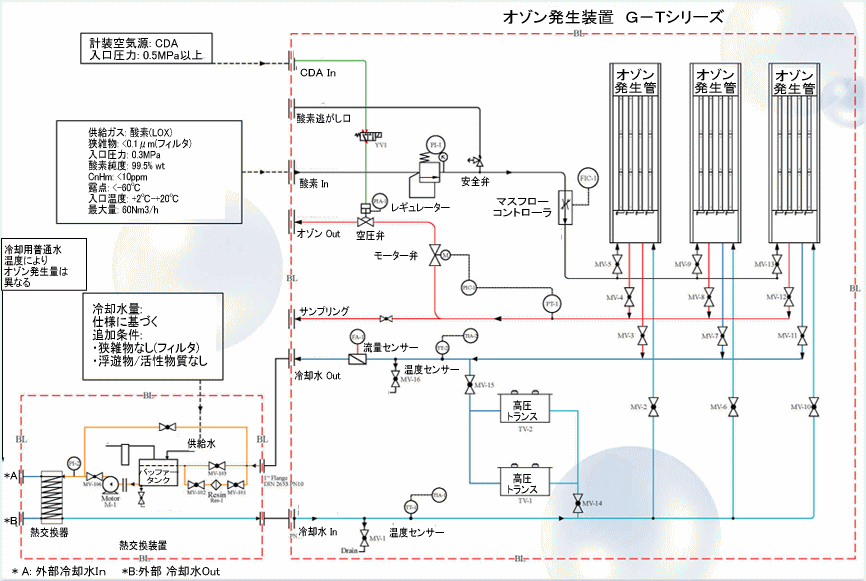

配管系統図
仕様一覧
| G-T2 | G-T4 | G-T6 | G-T8 | ||
|---|---|---|---|---|---|
| 寸法(ｍｍ) W x L x H |
600 x 900 x 1200 | 600 x 1000 x 2015 | 1200 x 1000 x 2044 | ||
| 重量(kg) | 240 | 370 | 430 | 640 | |
| オゾン 発生量 (g/h) 周囲温度 (25℃時) |
147g/Nm3 | 120 | 275 | 400 | 550 |
| 132g/Nm3 | 154 | 335 | 475 | 670 | |
| 117g/Nm3 | 190 | 415 | 580 | 830 | |
| 102g/Nm3 | 220 | 490 | 725 | 80 | |
| 87g/Nm3 | 260 | 570 | 850 | 1140 | |
| 冷却水量 (L/min) | 6 | 10 | 15 | 20 | |
| 放電方式 | 石英ガラス二重管内部の無声放電/金属コンタミネーションなし | ||||
| 供給ガス | 酸素 | ||||
| 信号インターフェース | HMI/PLC マルチチャンネル制御/ディスプレイ、マスフローコントロール 4-20mAシグナルで外部からON/OFF及びオゾン濃度制御可 |
||||
| 冷却方式 | 水冷 | 水冷15℃μS/cm, 3/4”フランジ | 水冷15℃ μS/cm, 1”フランジ |
||
| 電源 | AC200V 50/60HZ 1φ | AC400V 50/60HZ 3φ | |||
| G-T10 | G-T12 | G-T14 | G-T16 | ||
|---|---|---|---|---|---|
| 寸法(mm) W x L x H |
1200 x 1000 x 2044 | ||||
| 重量(kg) | 740 | 780 | 930 | 970 | |
| オゾン 発生量 (g/h) 周囲温度 (25℃時) |
147g/Nm3 | 670 | 800 | 950 | 1000 |
| 132g/Nm3 | 810 | 950 | 1150 | 1280 | |
| 117g/Nm3 | 1000 | 1170 | 1420 | 1590 | |
| 102g/Nm3 | 1210 | 1450 | 1700 | 1930 | |
| 87g/Nm3 | 1425 | 1710 | 2000 | 2280 | |
| 冷却水量 (L/min) | 25 | 30 | 35 | 40 | |
| 放電方式 | 石英ガラス二重管内部の無声放電/金属コンタミネーションなし | ||||
| 供給ガス | 酸素 | ||||
| 信号インターフェース | HMI/PLC マルチチャンネル制御/ディスプレイ、マスフローコントロール 4-20mAシグナルで外部からON/OFF及びオゾン濃度制御可 |
||||
| 冷却方式 | 水冷15℃μS/cm, 1”フランジ | ||||
| 電源 | AC200/440V 50/60HZ 3φ | ||||
| G-T18 | G-T24 | G-T30 | G-T36 | ||
|---|---|---|---|---|---|
| 寸法(mm) W x L x H |
1200 x 1000 x 2044 | 1400 x 1500 x 2145 | |||
| 重量(kg) | 1080 | 1550 | 1600 | 1650 | |
| オゾン 発生量 (g/h) 周囲温度 (25℃時) |
147g/Nm3 | 1200 | 1600 | 2000 | 2500 |
| 132g/Nm3 | 1430 | 1900 | 2350 | 2850 | |
| 117g/Nm3 | 1750 | 2250 | 2800 | 3300 | |
| 102g/Nm3 | 2170 | 2800 | 3500 | 4200 | |
| 87g/Nm3 | 2560 | 3360 | 4200 | 5000 | |
| 冷却水量 (L/min) | 45 | 60 | 75 | 90 | |
| 放電方式 | 石英ガラス二重管内部の無声放電/金属コンタミネーションなし | ||||
| 供給ガス | 酸素 | ||||
| 信号インターフェース | HMI/PLC マルチチャンネル制御/ディスプレイ、マスフローコントロール 4-20mAシグナルで外部からON/OFF及びオゾン濃度制御可 |
||||
| 冷却方式 | 水冷15℃μS/cm, 1”フランジ | ||||
| 電源 | AC200/440V 50/60HZ 3φ | ||||
