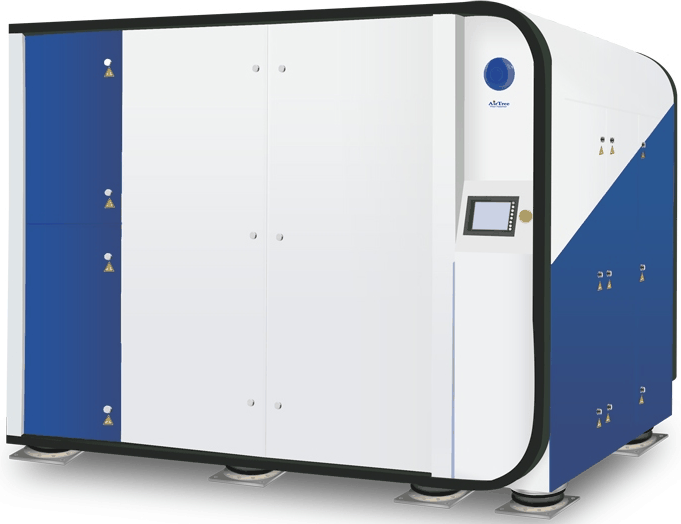

D-マトリックス TWシリーズ 大型オゾン発生装置
水冷、酸素ガス供給
D-マトリックスTWシリーズは数本の石英二重管チューブとそれらに対応調整した放電電源部がモジュールを形成し、複数のモジュールを並列配管接続させた集合体がユニットになっています。
要求されるオゾン発生量に対応してモジュールの数が変わります。
個々のモジュールはタッチパネルでの運転選択が可能で、オゾンガスの用途負荷に応じて運転することが可能です。
標準型としてTW-025、TW-050、TW-100があり、濃度は90g/Nm3〜180g/Nm3時の発生量は以下の通りです。
・TW-025 ： 3.8〜2.2kg/hr
・TW-050 ： 7.5〜4.0kg/hr
・TW-100 ： 15.0〜9.5kg/hr
(最大150kg/hrまで要求される発生量の対応機種の製作が可能です。
従来型のオゾン発生装置は大型トランス電源が大量の発生管に接続されている為、結果的に放電管との不共振によりエネルギーは発熱となって消耗してしまいますが、
TWシリーズのトランスは高濃度オゾン生成させる為、各発生管と共振させる為の調整がなされます。
冷却方式の違いによる効果も相まって、装置全体に必要なエネルギーを半減させます。
酸素流量によって濃度は変化(90〜180g/Nm3)します。また、モジュールの運転数量によっても可変です。
オゾン濃度や酸素流量はタッチパネルでパラメータ設定を行いシーケンサー制御され、酸素消費量とオゾン発生量、そして外部環境とのインターフェースにおいて設定自由度が高いです。

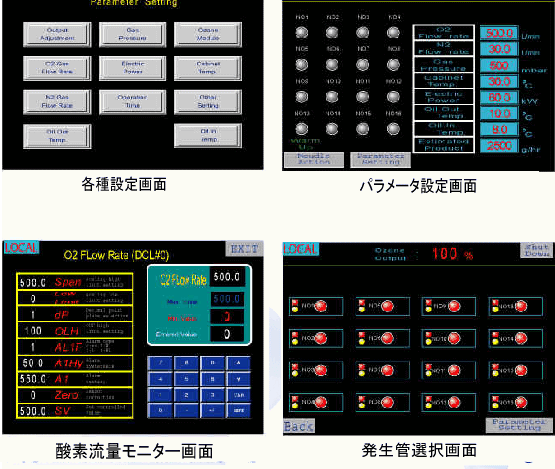

各種タッチパネル画面
AirTree Ozone Technology社オゾン発生装置一覧表に戻る
要求されるオゾン発生量に対応してモジュールの数が変わります。
個々のモジュールはタッチパネルでの運転選択が可能で、オゾンガスの用途負荷に応じて運転することが可能です。
標準型としてTW-025、TW-050、TW-100があり、濃度は90g/Nm3〜180g/Nm3時の発生量は以下の通りです。
・TW-025 ： 3.8〜2.2kg/hr
・TW-050 ： 7.5〜4.0kg/hr
・TW-100 ： 15.0〜9.5kg/hr
(最大150kg/hrまで要求される発生量の対応機種の製作が可能です。
従来型のオゾン発生装置は大型トランス電源が大量の発生管に接続されている為、結果的に放電管との不共振によりエネルギーは発熱となって消耗してしまいますが、
TWシリーズのトランスは高濃度オゾン生成させる為、各発生管と共振させる為の調整がなされます。
冷却方式の違いによる効果も相まって、装置全体に必要なエネルギーを半減させます。
酸素流量によって濃度は変化(90〜180g/Nm3)します。また、モジュールの運転数量によっても可変です。
オゾン濃度や酸素流量はタッチパネルでパラメータ設定を行いシーケンサー制御され、酸素消費量とオゾン発生量、そして外部環境とのインターフェースにおいて設定自由度が高いです。
 |
用途 ・パルプ漂白 ・VOC処理 ・排水処理 ・空気処理 特徴 ・石英ガラス二重管と外面特殊コーティング ・LCD運転インターフェース(キーパッド) ・HMI搭載 ・PLC(シーケンサー)搭載 ・オゾン濃度検知器及びディスプレイ ・オゾン出力調整可(ディスプレイ付) ・遠隔操作 ・エラーインジケータ搭載 ・水温/ガス圧/キャビネット内温度表示 ・アラーム設定 |
各種タッチパネル画面
| TW-025 | TW-050 | TW-100 | ||
|---|---|---|---|---|
| 寸法(mm) W x L x H |
1200 x 1600 x 2100 | 1400 x 1900 x 2100 | 2000 x 2500 x 2100 | |
| 重量[kg] | 1500 | 3000 | 6000 | |
| オゾン発生量(kg/h) | 178.7g/Nm3 | 2.1 | 4.2 | 8.4 |
| 163.2g/Nm3 | 2.3 | 4.6 | 9.2 | |
| 147.8g/Nm3 | 2.5 | 5.0 | 10.0 | |
| 132.6g/Nm3 | 2.7 | 5.4 | 10.8 | |
| 117.5g/Nm3 | 3.2 | 6.4 | 12.8 | |
| 103.0g/Nm3 | 3.6 | 7.2 | 14.4 | |
| 88.0g/Nm3 | 4.0 | 8.0 | 16.0 | |
| 供給ガス | 酸素(上記発生量は液体酸素の場合) | |||
| 放電方式 | 石英ガラス二重管内部の無声放電/金属コンタミネーションなし | |||
| 運転圧力(kPa) | 200以下 | |||
| 冷却方式 | 水冷 熱交換器付 | |||
| 表示 | オゾン出力、流量、圧力、水温、内部温度など | |||
| 制御方法 | タッチパネルHMI、PLC搭載 | |||
| 電源 | AC200/440V 50/60Hz 3Φ | |||
