オイルフリー(オイルレス)コンプレッサー

オイルレスポンプシリーズとミニオイルレスポンプシリーズの2種類ございます。

オイルレスポンプシリーズ
  • 特徴
・アルミダイキャスト
・オイルフリー
・軽量
・静音/振動防止
・安定長期使用/簡単メンテナンス
・PTFEコーティング済モデルあり
  • 用途
・医療用、歯科用&E.N.T機器
・酸素濃縮装置&オゾン発生装置
・電子チップマウンター
・包装機器、食品機器
・環境関連機器
・エアプラズマ/レーザーカッティング機器
・産業関連機器

  • 型番説明

例:100RND=流量100L/min, ピストン型、圧縮真空ポンプ用、ダブルヘッド)


ダブルヘッド型
  • 外観


  • 寸法


  • 仕様

  ダブルヘッド
型式   140RND 120RND 100RND   80RND 70RVD 60RVD  50RVD 40RVD
ヘッド
接続
パラレル接続(1 ステージ) シリアル接続( 2ステージ)
ヘッド  真空/圧力 真空のみ
流量
L/min
140L 120L  100L 80L  70L  60L  50L  40L
最大
真空
mmHg
700  690 680 650 750 745 740 720
最大
圧力
MPa
0.2  0.4  0.7  0.7  なし
接続
方法
RC1/4" (PT1/4")
寸法 240(L) x 157(H) x 118(W) mm [80RND/40RVD: 220(L) x 157(H) x 118(W) mm]
 重量 7.1kg [80RND/40RVD: 6.2kg)
騒音
レベル
55-58dB 51-53dB
モーター Capacitor start type、冷却ファン及びサーマルプロテクター内蔵
モーター
電力
60w
電源 100 VAC (50/60Hz), 200 VAC (50/60Hz), 230-240VAC (50Hz)

  • 性能曲線



シングルヘッド型

  • 外観

  • 仕様
  シングルヘッド
型式  70RVS 60RNS 50RNS 40RNS
ヘッド 真空   真空/圧力
流量
L/min
70 60L  50L 40L
最大
真空
mmHg
700  690 680 650
最大
圧力
MPa
なし 0.2 0.4  0.7
接続
方法
RC1/4" (PT1/4")
寸法 155(L) x 157(H) x 118(W) mm
 重量 4.2 kg
騒音
レベル
50-53dB
モーター Capacitor start type、冷却ファン及びサーマルプロテクター内蔵
モーター
電力
100-150w
電源 100 VAC (50/60Hz), 200 VAC (50/60Hz), 230-240VAC (50Hz)

  • 性能曲線



  • アクセサリー&コアパーツ
・マフラー/フィルター (ALダイキャストボディマフラー/フィルター) 標準搭載アクセサリー
・ステンレスリーフバルブ
・ピストンリング(テフロン)
・ボールベアリング(モーターシャフト/偏芯シャフト)
・100%シリコンOリング
・その他



ミニオイルレスポンプシリーズ

  • 特徴
・サーマルプロテクター搭載
・アルミダイキャスト
・オイルフリー/軽量
・静音/振動防止仕様
・安定長期使用/簡単メンテナンス

  • 用途
・オゾン濃縮用酸素装置用に開発
 (メンブレン、VSA&PSA方式)
・医療用、歯科用&E.N.T機器
・電子部品チップマウンター
・包装機器、食品機器
・環境関連機器

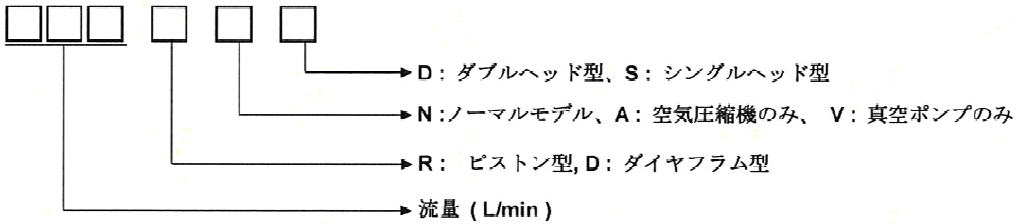

  • 型番説明


例:20RNS=流量20L/min, ピストン型、圧縮&真空ポンプ用、シングルヘッド)

  • 外観





ダブルヘッド型

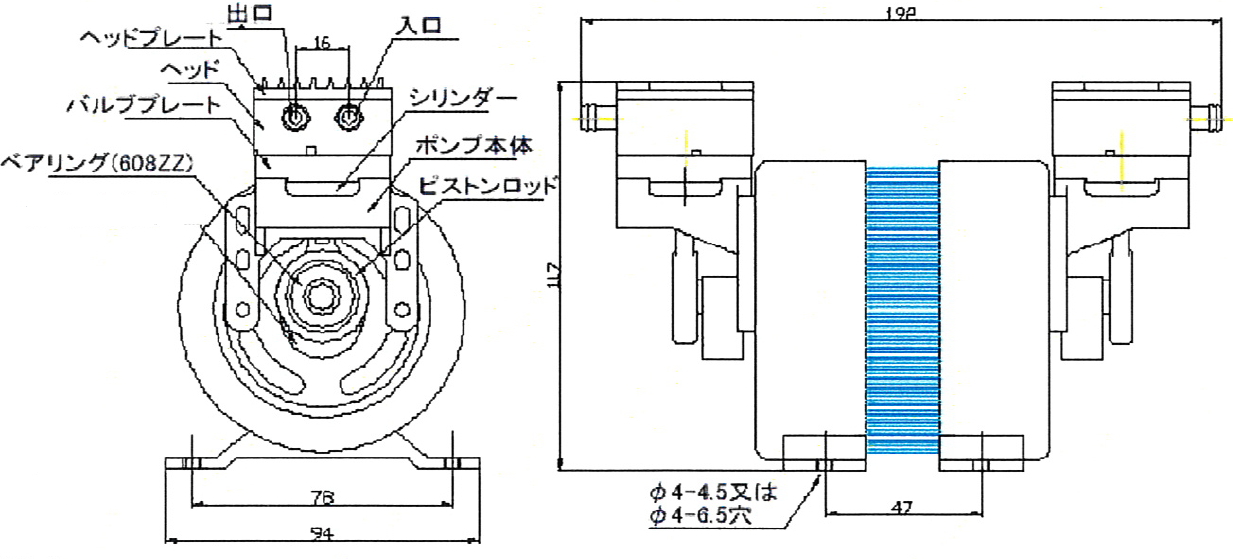

  • 寸法



  • 仕様

  ダブルヘッド
型式  20RND 15RND 12RND 10RND
ヘッド 真空/圧力
流量
L/min
20L 15L 12L 10L
最大
真空
mmHg
650 600 540 490
最大
圧力
MPa
0.6 0.45 0.25  0.02
接続
方法
チューブ(内径8mm以内のもの)
寸法 192(L) x 94(H) x 117(W) mm
 重量 2.2 kg
モーター 4p、Capacitor start type、冷却ファン及びサーマルプロテクター内蔵
モーター
電力
60w
電源 100 VAC (50/60Hz), 200 VAC (50/60Hz), 230-240VAC (50Hz)


シングルヘッド型

  • 外観


  • 仕様

  シングルヘッド
型式  20RNS 15RNS 12RNS 10RNS
ヘッド 真空/圧力
流量
L/min
20L 15L 12L 10L
最大
真空
mmHg
650 600 540 490
最大
圧力
MPa
0.6 0.45 0.25  0.02
接続
方法
チューブ(内径8mm以内のもの)
寸法 140(L) x 94(H) x 117(W) mm
 重量 1.7 kg
モーター 4p、Capacitor start type、冷却ファン及びサーマルプロテクター内蔵
モーター
電力
40w
電源 100 VAC (50/60Hz), 200 VAC (50/60Hz), 230-240VAC (50Hz)
