G-Pシリーズは空冷式でパッケージ化されたオゾン発生装置です。
PSA酸素濃縮装置を内蔵し、原料ガスである酸素を装置内で供給します。
コンパクトな筐体に酸素濃縮装置、オゾン発生管、冷却システム及びマイクロプロセッサ制御による供給電源などを搭載しています。
石英二重管の間でオゾンが生成される為、金属電極腐食などによる経時変化がなく、
金属コンタミネーションが発生しません。
このような特殊構造により、連続長期運転及び高効率/低消費電力で安定したオゾン生成が出来ます。

G-Pシリーズは4-20mA信号による遠隔操作が可能です。
G-P20、G-P30、G-P40、G-P50及びG-P60のオゾン出力には、PLC搭載のHMIタッチパネル制御が追加されており、
用途に応じて各種センサー、モニターや警報など様々な機能にも対応することが出来ます。

用途 ・飲料水殺菌 ・プール、スパの水浄化 ・医療用 ・食品処理 ・農業用オゾン洗浄水生成 ・水族館、水産業 ・高度酸化用 特徴 ・石英ガラス二重管と外面特殊コーティング ・低消費電力 ・コンピューター操作可能 ・流量調整可能 ・オゾン濃度調節可能 ・遠隔制御・監視可能 オプション ・コンピューター ・ミキサーポンプシステム ・オゾン濃度モニター

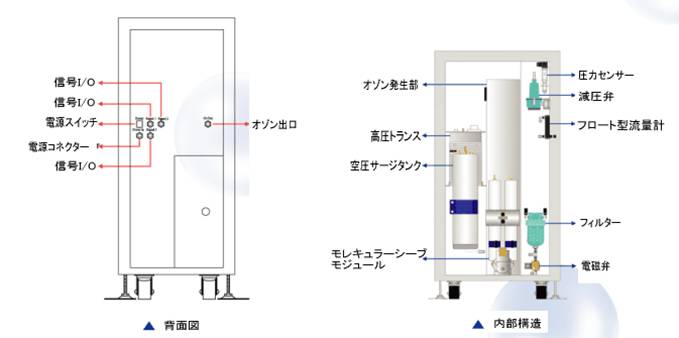

外観図



ディスプレイ画面

パラメータ設定画面	運転状況確認画面

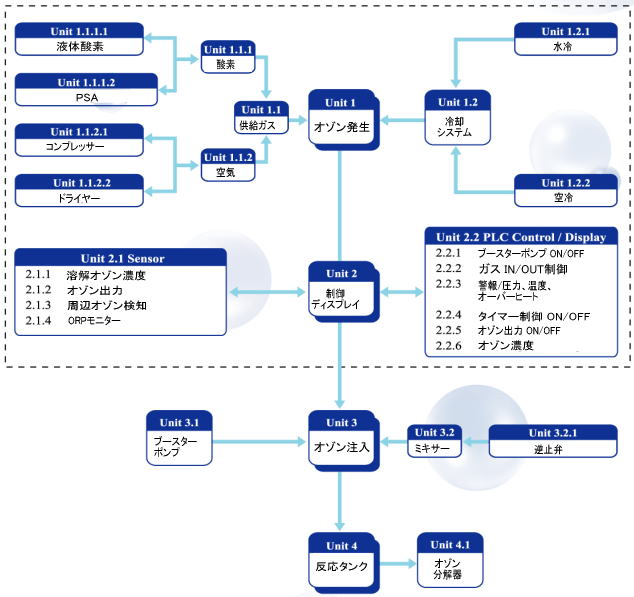

システム図

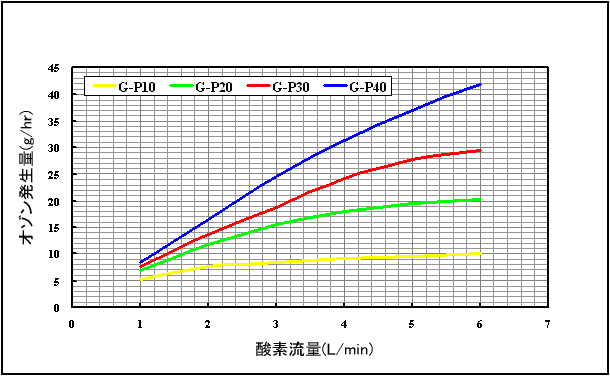

性能曲線

	G-P50		G-P60
寸法mm) W x L x H	730 x 900 x 1150
重量(kg)	250
オゾン発生量 (g/h) 周囲温度(25℃時)	50 (104g/m3)		60 (125g/m3)
放電方式	石英ガラス二重管内部の無声放電/金属コンタミネーションなし
供給ガス	酸素濃縮装置内蔵
原料ガス 流量	8L/min
冷却方式	空冷
オゾン出口	10mm swagelok
信号 インターフェース	PLC　マルチチャンネル制御/ディスプレイ、マスフローコントロール （G-P20、30、40、50、60のみ） 4-20mAシグナルで外部からON/OFF及びオゾン濃度制御可
消費電力	1900		2100
電源	AC200V 50/60Hz 1φ

*空冷・内蔵PSAにて原料ガス供給型で高濃度オゾンを生成します。
